膠球清洗裝置系統反沖洗收球網結構說明？
膠球清洗裝置系統反沖洗收球網結構說明？目前的膠球清洗裝置系統中，會使用多個設備，其中包括一個關鍵設備是收球網設備，目前的收球網設備內具有可轉動的柵板，在使用時，柵板關閉，收球網設備進行收球；膠球不進行清洗時，柵板打開，減少水阻。在柵板關閉時，由于關閉柵板的手柄不具有鎖緊功能，因此，在收球過程中，柵板容易出現轉動，從而出現收球效果差的問題。
我司連云港市宏琦電力輔機有限公司一種旋擺自鎖反沖洗收球網，以解決上述在收球過程中，柵板容易出現轉動，從而出現收球效果差的問題。為解決上述問題，新型提供一種旋擺自鎖反沖洗收球網，包括：安裝在主體側壁上的柵板轉動裝置、柵板鎖緊裝置和安裝在主體內的柵板，柵板轉動裝置包括：通過螺栓固定在主體側壁上的定位板，軸穿過定位板的中心通孔，手柄通過螺絲固定在軸上，手柄帶動連接的軸從主體內拉出，并帶動軸旋轉到手柄與定位板上的兩個定位孔相對應的位置處，軸旋轉帶動連接的柵板閉合或開啟，手柄帶動軸推入到主體內的同時，插入到定位板上的兩個定位孔中的任意一個；
柵板鎖緊裝置包括：通過手柄帶動主體內軸的轉動，旋轉到與定位板上的定位孔相對應的位置處卡持，使軸上的定位板卡持閉合的柵板并鎖緊。優選的，所述定位板上的定位孔的數量為兩個以上。此外，新型還提供一種膠球清洗裝置系統，包括上述任一項所述的旋擺自鎖反沖洗收球網。
由于手柄可固定在定位板上，并通過軸固定柵板的開啟或閉合狀態，從而避免柵板的位置發生變化，從而避免影響水流通過或達到良好收球的效果。在定位板上可具有兩個以上的定位孔，以保證柵板達到佳的開啟或關閉效果。
附圖說明

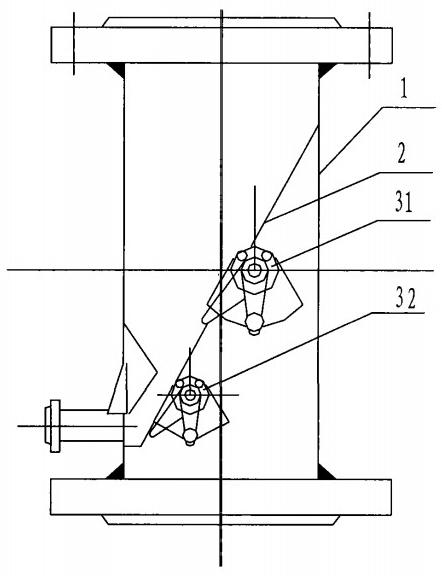

圖1是實施例的主視圖；

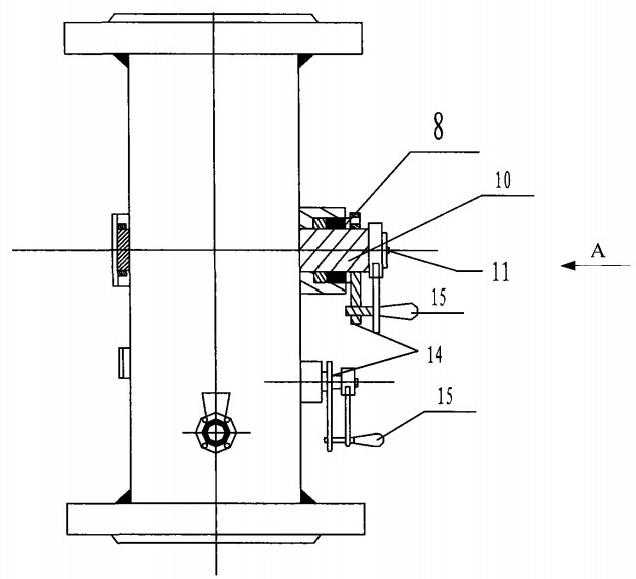

圖2是實施例的左視圖；

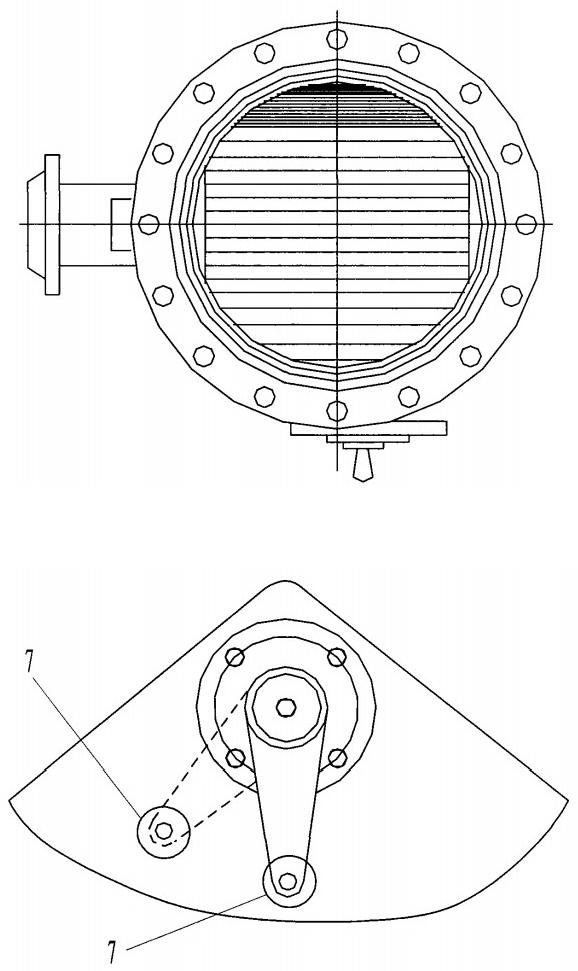

圖3是實施例的俯視圖；
圖4是圖2中的A向局部示意圖。
具體實施方式
為清楚說明新型中的技術方案，下面給出優選的實施例并結合附圖詳細說明。
膠球清洗裝置參見圖1,圖1是實施例的主視圖，包括：安裝在主體1側壁上的柵板轉動裝置31和柵板鎖緊裝置32和安裝在主體1內的柵板2。柵板2的示意圖可參見該設備的俯視圖圖3,圖2為實施例中設備的左視圖，柵板轉動裝置31包括：通過螺栓8固定在主體1側壁上的定位板14,定位板14的通孔中安裝有軸10,手柄15通過螺絲11固定在軸10上，當手柄15轉動時，帶動軸10旋轉，軸10帶動主體1內的柵板閉合或開啟，如圖3所示。
柵板轉動裝置31的定位板14上具有兩個定位孔7,手柄15插入到一個定位孔時，柵板2處于開啟狀態，此時可防止對水流產生阻力；當手柄15帶動軸10從主體1內拔出，手柄15帶動軸10轉動時，轉動到二個定位孔7的位置上時，將軸10推入到主體1內，手柄15可插入到二個定位孔7內，此時主體1內的柵板2處于閉合狀態，從而實現設備的收球功能。
柵板鎖緊裝置32的手柄15可固定在定位板14上，如圖4所示，手柄15轉動過程中，通過連接的軸的旋轉帶動軸內的定位板將處于關閉狀態的柵板2鎖緊固定，從而避免柵板2的位置發生變化，從而達到較好的收球效果。在定位板14上可具有兩個以上的定位孔，以保證柵板2達到佳的開啟或關閉效果。收球網設備可應用在膠球清洗裝置中，起到良好的收球效果。
對于新型各個實施例中所闡述的收球網設備，凡在新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在新型的保護范圍之內。
